想更換減速機時,要如何判斷馬達與減速機可以組裝?-凯发官方

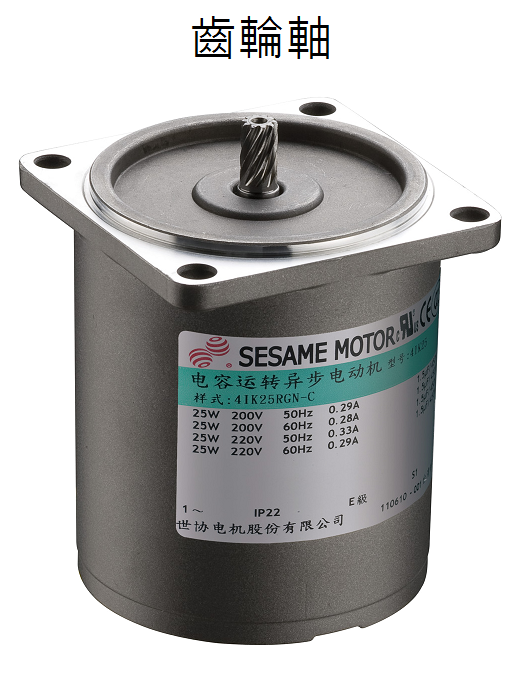

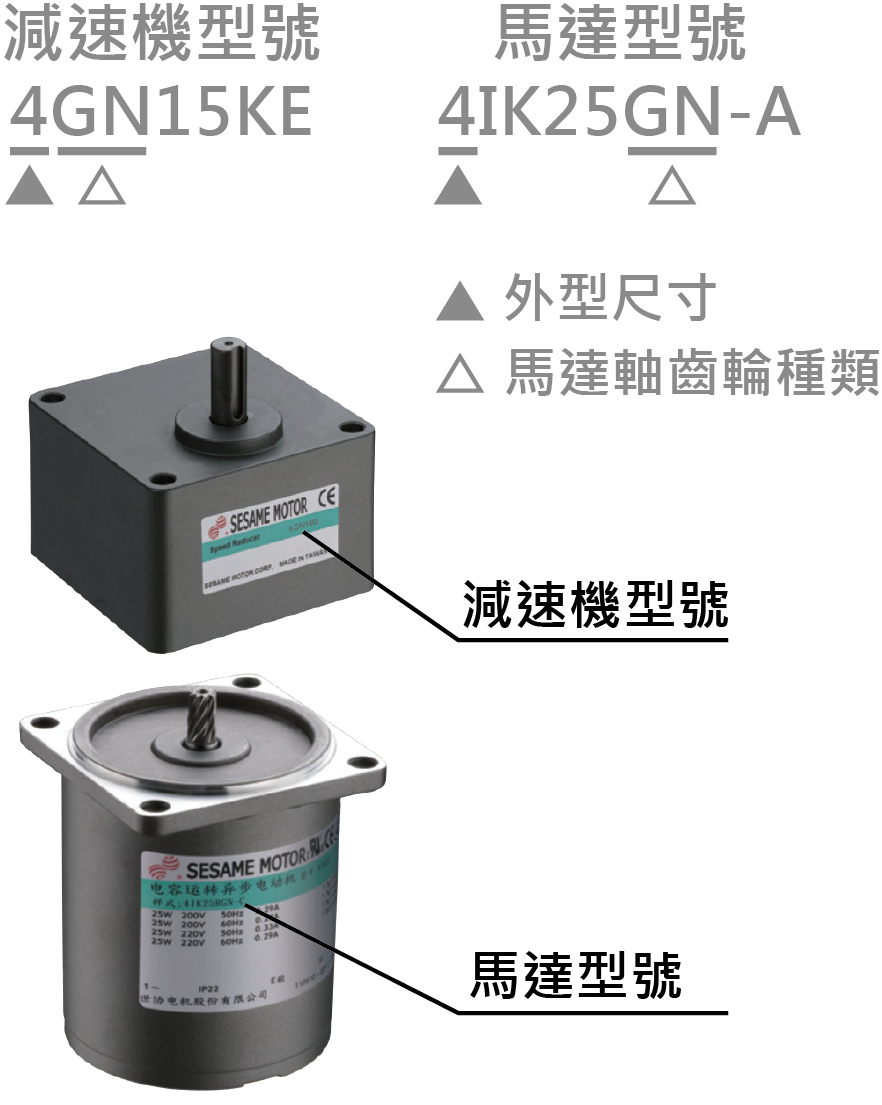

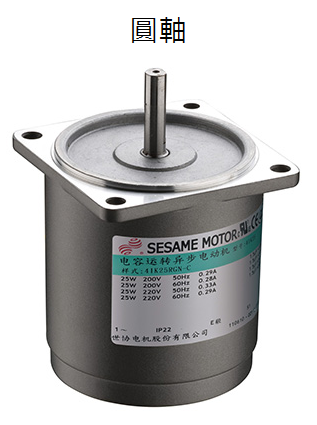

ac小型標準馬達的輸出軸有圓軸與齒輪軸兩種,只有齒輪軸才能夠與減速機組裝。依據馬達與減速機的型號,「外型尺寸」與「馬達軸齒輪種類」兩者的型號一致時,即可組合。故訂購或安裝前請先核對確認馬達與減速機的型號,否則無法組裝。組裝時,如果減速機與馬達軸不能順利囓合時,請一邊輕輕的左右轉動減速機,同時一邊組裝。
組裝時請勿刻意用力組合馬達與減速機,以免造成馬達輸出軸或減速機齒輪刮傷,或金屬碎片等異物掉入減速機内部,可能造成運轉時異常聲音或縮短使用壽命。確認馬達與減速機之間沒有縫隙後,使用內六角螺絲進行組裝,請根據下表建議之扭力鎖緊固定。
減速機的旋轉方向,依據減速比的不同,有時與馬達軸的旋轉方向相同、有時可能是相反方向,更換不同減速比的減速機時,請特別注意(減速機旋轉方向請參照下表)。
組裝時請勿刻意用力組合馬達與減速機,以免造成馬達輸出軸或減速機齒輪刮傷,或金屬碎片等異物掉入減速機内部,可能造成運轉時異常聲音或縮短使用壽命。確認馬達與減速機之間沒有縫隙後,使用內六角螺絲進行組裝,請根據下表建議之扭力鎖緊固定。
外型尺寸 | 螺絲規格 | 鎖緊扭力n.m | ||
馬達 | 減速機 | mm | ||
2ik | 2gn | 60 | m4 | 2.0 |
3ik | 3gn | 70 | m5 | 2.5 |
4ik | 4gn | 80 | m5 | 2.5 |
5ik | 5gn, 5gx | 90 | m6 | 3.0 |
減速機的旋轉方向,依據減速比的不同,有時與馬達軸的旋轉方向相同、有時可能是相反方向,更換不同減速比的減速機時,請特別注意(減速機旋轉方向請參照下表)。
減速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
gn | 與馬達相同 | 與馬達相反 | 與馬達相同 | ||||||||||||||||||
gx | 與馬達相同 | 與馬達相反 | 與馬達相同 | 與馬達相反 |
