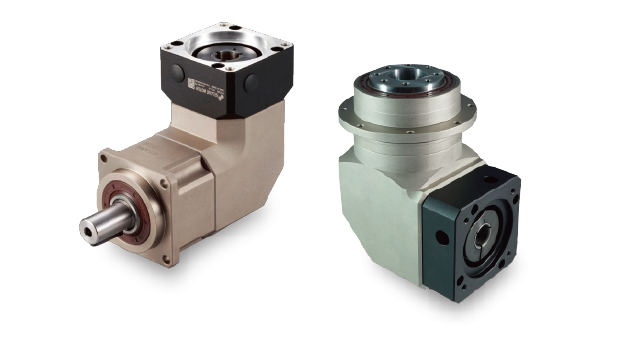

行星减速机 - 直角型
精密斜齿型

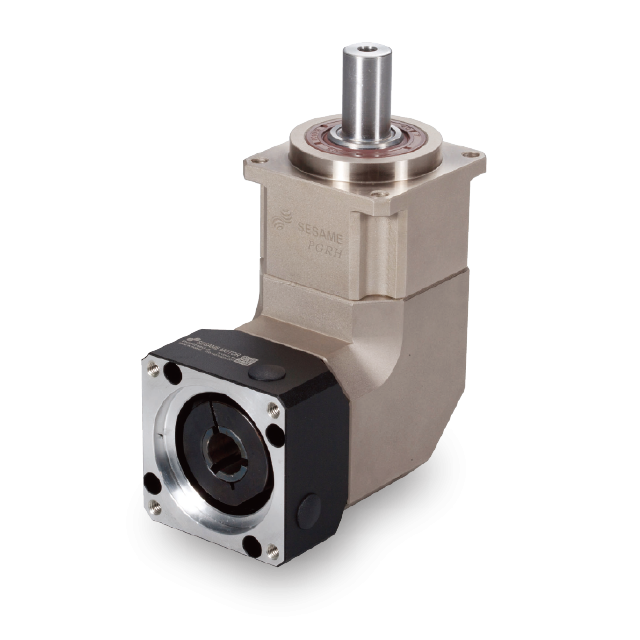

pgrh系列
pgrh精密直角型行星减速机,具备方形安装法兰,搭配伺服马达后可直接安装并节省使用空间。一体成形行星齿轮固定架与输出轴、一体成形齿箱与内环齿、精密加工行星齿轮等优势,造就高输出扭矩、高效率与低噪音的优秀性能,背隙可达<2 arcmin。全系列尺寸框号最大220 mm,亦可搭配齿轮齿条提供线性动力传输。全合成润滑油与ip65防护,终身免换油、免保养。产品特点
- 3等级精密背隙,7款尺寸框号42-220 mm
- 独特热处理与研磨加工精密齿轮,减速比3-200:1
- 一体成形行星齿轮架与输出轴,高扭转刚性、高径向负载能力
- 最大径向负载能力31810 n;最大轴向负载能力18530 n
- 低背隙、低噪音、高效率。精密背隙可达2弧分,高阶应用性能
- 一体成形齿箱,高精密度、高输出力矩
- 满针排列行星齿轮针状轴承
- ip65防护等级、全合成润滑油、终身免保养
规格
- 尺寸框号 (mm):42、60、90、115、142、180、220
- 减速机比:3-200:1
- 额定输入转速 (rpm):2000-5000
- 最大输入转达 (rpm):4000-10000
- 背隙 (arcmin):单段2-7,双段4-9
- 噪音值 (dba/1m):62-74
- 防护等级:ip65
- 润滑:全合成润滑油

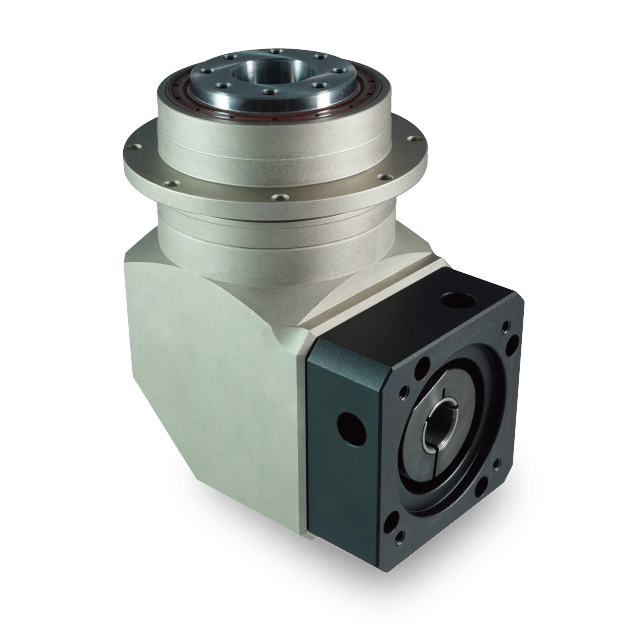

pgfr系列
pgfr圆形法兰直角型高精度行星减速机具备iso-9409规格法兰、一体式行星齿轮架与输出轴、一体式齿箱及满针排列行星齿轮针状轴承。尺寸框号42-142 mm。高扭矩输出与高径向负载能力,运转噪音极低。最佳背隙可达 ≦ 2 弧分。高效能、精准、可靠、寿命长等极佳产品特性,最适合精准定位和高动态运动控制的高性能应用,特别是在需要精准重复定位的场合。pgfr系列也特别适合与齿轴齿条搭配,提供线性运动设备的动力媒介。适用于金属切割机、木材加工设备、加工中心机和高动态运动控制系统。平行输出轴机型(pgf)同样提供最大尺寸框号至142 mm。产品特点
- 3等级精密背隙,5款尺寸框号42-142 mm
- 独特热处理与研磨加工精密齿轮,减速比3-200:1
- 一体成形行星齿轮架与输出轴,高扭转刚性、高径向负载能力
- 低背隙、低噪音、高效率。精密背隙可达2弧分,高阶应用性能
- 一体成形齿箱,高精密度、高输出力矩
- 满针排列行星齿轮针状轴承
- ip65防护等级、全合成润滑油、终身免保养
规格
- 尺寸框号 (mm):42、60、90、115、142
- 减速机比:3-200:1
- 额定输入转速 (rpm):3000-5000
- 最大输入转达 (rpm):5000-10000
- 背隙 (arcmin):单段2-8,双段4-10
- 噪音值 (dba/1m):62-70
- 防护等级:ip65
- 润滑:全合成润滑油

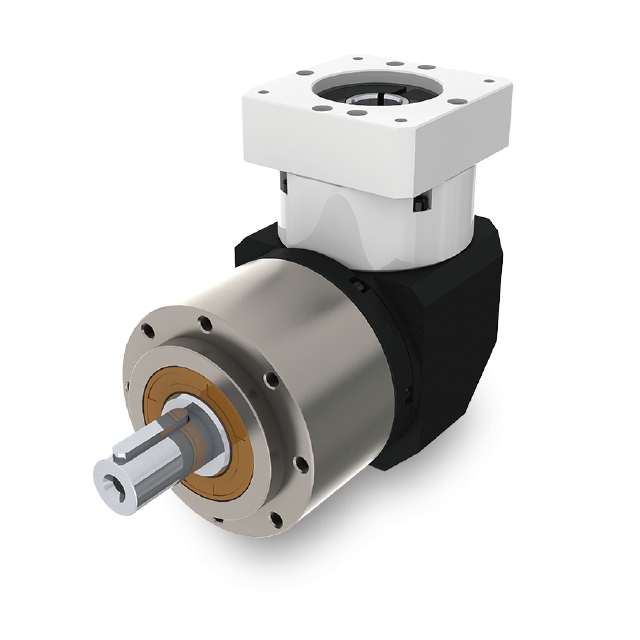

pgchr系列
世协pgchr直角型行星减速机在设计时即已考虑在杰出的运转性能与成本效益之间达成最佳平衡。 一体式行星齿轮固定架与输出轴和新设计的齿轮有助于提高整体输出扭矩、精密度、负载能力并降低运转噪音。高质量的齿轮和零组件造就了结构紧凑而耐用的减速机,同样具备低背隙与终身免保养的优势。最大框号尺寸120 mm,减速比3-300:1,连接板依搭配使用的伺服马达厂牌订制。产品特点
- 一体成形行星齿轮固定架与输出轴,高扭转刚性、高径向负载能力
- 一体成形齿箱与内环齿,高精密度、高输出力矩
- 齿轮经独特热处理与加工至最佳精度与耐磨耗度
- 满针排列行星齿轮针状轴承
- ip65防护等级、全合成润滑油、终身免保养
规格
- 尺寸框号 (mm):50、70、90、120
- 减速机比:3-300:1
- 额定输入转速 (rpm):3600-4500
- 最大输入转达 (rpm):6000-7500
- 背隙 (arcmin):单段8-10,双段10-12
- 噪音值 (dba/1m):62-68
- 防护等级:ip65
- 润滑:全合成润滑油
