感应式/可逆式6w-40w

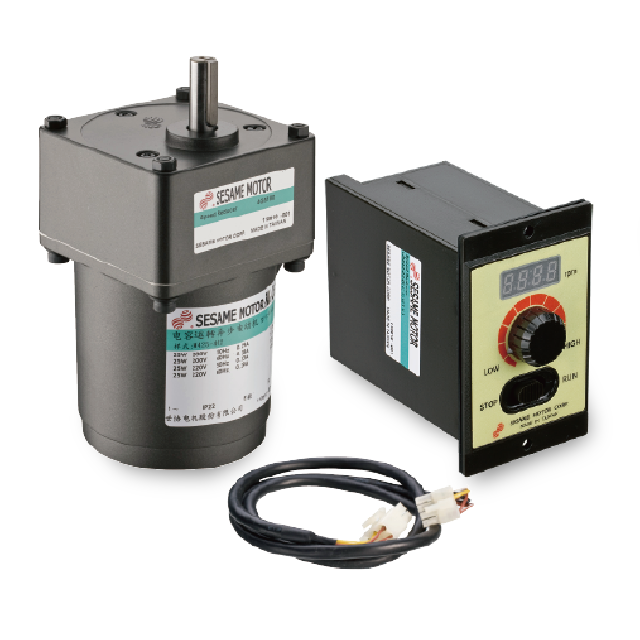

• ac调速电机-组合式为控制器与调速电机组合产品。配线简单，速度控制容易。
• 控制用回路、运转电容及可变电阻等均组合在一个速度控制器内，只需将速度控制器与电机连接，连接电源后即可调速, 省去繁复的配线与接线作业。
• 最适合想简单进行调速时使用。
• 出力6w-90w
• (gn或gx螺旋齿轴机型)可与各种减速机组合后，可减速至目标速度或提高转矩。

转速-转矩特性

---

微形交流调速电机/减速电机规格表

6w (1/125 hp)调速电机

6w机型		额定时间 (min.)	出力 (w)	电压 (v)	频率 (hz)	极数 (p)	额定电流 (a)	调速范围 (rpm)	起动转矩 (kg.cm)	容许转矩(kg.cm)
										1200rpm	90rpm
连续 运转	m206-001	连续	6	100/110	50/60	4	0.22/0.21	90~1400/90~1700	0.7/0.63	0.4/0.55	0.72/0.5
	m206-002			200/220	50/60		0.1/0.1	90~1400/90~1700	0.65/0.7	0.44/0.66	0.6/0.7
	m206-002e			230/240	50		0.11/0.1	90~1400	0.74/0.77	0.39/0.52	0.72/0.8
可逆式	m206-011	30	6	100/110	50/60	4	0.24/0.25	90~1400/90~1700	0.72/0.7	0.3/0.49	0.6/0.52
	m206-012			200/220	50/60		0.13/0.15	90~1400/90~1700	0.72/0.8	0.26/0.52	0.67/0.7
	m206-012e			230/240	50		0.14/0.14	90~1400	0.95/0.94	0.36/0.31	0.8/0.8

6w (1/125 hp)调速减速电机

6w机型

减速机 型号

额定时间 (min.)

出力 (w)

电压 (v)

频率 (hz)

极数 (p)

额定电流 (a)

调速范围 (rpm)

起动转矩 (kg.cm)

容许转矩(kg.cm)

1200rpm

90rpm

连续 运转

m206-401

2gn□ke

连续

6

100/110

50/60

4

0.22/0.21

90~1400/90~1700

0.7/0.63

0.4/0.55

0.72/0.5

m206-402

200/220

50/60

0.1/0.1

90~1400/90~1700

0.65/0.7

0.44/0.66

0.6/0.7

m206-402e

230/240

50

0.11/0.1

90~1400

0.74/0.77

0.39/0.52

0.72/0.8

可逆式

m206-411

30

6

100/110

50/60

4

0.24/0.25

90~1400/90~1700

0.72/0.7

0.3/0.49

0.6/0.52

m206-412

200/220

50/60

0.13/0.15

90~1400/90~1700

0.72/0.8

0.26/0.52

0.67/0.7

m206-412e

230/240

50

0.14/0.14

90~1400

0.95/0.94

0.36/0.31

0.8/0.8

□=减速比1-180

---

15w (1/50 hp)调速电机

15w机型		额定时间 (min.)	出力 (w)	电压 (v)	频率 (hz)	极数 (p)	额定电流 (a)	调速范围 (rpm)	起动转矩 (kg.cm)	容许转矩(kg.cm)
										1200rpm	90rpm
连续 运转	m315-001	连续	15	100/110	50/60	4	0.36/0.35	90~1400/90~1700	0.88/1.04	0.9/1.5	1.0/1.1
	m315-002			200/220	50/60		0.18/0.18	90~1400/90~1700	0.75/1.1	1.1/1.5	1.0/1.1
	m315-002e			230/240	50		0.17/0.17	90~1400	1.06/1.06	1.40/1.32	1.02/1.25
可逆	m315-011	30	15	100/110	50/60	4	0.37/0.44	90~1400/90~1700	1.17/1.24	0.1/1.2	0.9/0.85
	m315-012			200/220	50/60		0.2/0.23	90~1400/90~1700	0.96/1.34	1.4/1.2	0.9/0.85
	m315-012e			230/240	50		0.19/0.21	90~1400	1.36/1.31	1.52/1.4	1.2/1.1

15w (1/50 hp)调速减速电机

15w机型

减速机 型号

额定时间 (min.)

出力 (w)

电压 (v)

频率 (hz)

极数 (p)

额定电流 (a)

调速范围 (rpm)

起动转矩 (kg.cm)

容许转矩(kg.cm)

1200rpm

90rpm

连续 运转

m315-401

3gn□ke

连续

15

100/110

50/60

4

0.36/0.35

90~1400/90~1700

0.88/1.04

0.9/1.5

1.0/1.1

m315-402

200/220

50/60

0.18/0.18

90~1400/90~1700

0.75/1.1

1.1/1.5

1.0/1.1

m315-402e

230/240

50

0.17/0.17

90~1400

1.06/1.06

1.40/1.32

1.02/1.25

可逆

m315-411

30

15

100/110

50/60

4

0.37/0.44

90~1400/90~1700

1.17/1.24

0.1/1.2

0.9/0.85

m315-412

200/220

50/60

0.2/0.23

90~1400/90~1700

0.96/1.34

1.4/1.2

0.9/0.85

m315-412e

230/240

50

0.19/0.21

90~1400

1.36/1.31

1.52/1.4

1.2/1.1

□=减速比1-180

---

25w (1/30 hp)调速电机

25w机型		额定时间 (min.)	出力 (w)	电压 (v)	频率 (hz)	极数 (p)	额定电流 (a)	调速范围 (rpm)	起动转矩 (kg.cm)	容许转矩(kg.cm)
										1200rpm	90rpm
连续 运转	m425-001	连续	25	100/110	50/60	4	0.57/0.45	90~1400/90~1700	1.4/1.4	2.17/2.5	1.4/1.4
	m425-002			200/220	50/60		0.28/0.25	90~1400/90~1700	1.57/1.38	2.1/2.4	1.6/1.3
	m425-002e			230/240	50		0.25/0.24	90~1400	1.38/1.55	2.2/2.4	1.5/1.7
可逆	m425-011	30	25	100/110	50/60	4	0.56/0.51	90~1400/90~1700	1.65/1.92	2.2/2.9	1.5/1.9
	m425-012			200/220	50/60		0.29/0.3	90~1400/90~1700	1.98/1.94	2.4/2.6	1.9/1.8
	m425-012e			230/240	50		0.25/0.25	90~1400	2.22/2.19	2.7/2.9	2.24/2.3

25w (1/30 hp)调速减速电机

25w机型

减速机 型号

额定时间 (min.)

出力 (w)

电压 (v)

频率 (hz)

极数 (p)

额定电流 (a)

调速范围 (rpm)

起动转矩 (kg.cm)

容许转矩(kg.cm)

1200rpm

90rpm

连续 运转

m425-401

4gn□ke

连续

25

100/110

50/60

4

0.57/0.45

90~1400/90~1700

1.4/1.4

2.17/2.5

1.4/1.4

m425-402

200/220

50/60

0.28/0.25

90~1400/90~1700

1.57/1.38

2.1/2.4

1.6/1.3

m425-402e

230/240

50

0.25/0.24

90~1400

1.38/1.55

2.2/2.4

1.5/1.7

可逆

m425-411

30

25

100/110

50/60

4

0.56/0.51

90~1400/90~1700

1.65/1.92

2.2/2.9

1.5/1.9

m425-412

200/220

50/60

0.29/0.3

90~1400/90~1700

1.98/1.94

2.4/2.6

1.9/1.8

m425-412e

230/240

50

0.25/0.25

90~1400

2.22/2.19

2.7/2.9

2.24/2.3

□=减速比1-180

---

40w (1/19 hp) 调速电机

40w机型		额定时间 (min)	出力 (w)	电压 (v)	频率 (hz)	极数 (p)	额定电流 (a)	调速范围 (rpm)	起动转矩 (kg.cm)	容许转矩(kg.cm)
										1200rpm	90rpm
连续 运转	m540-001	連續	40	100/110	50/60	4	0.87/0.76	90~1400/90~1700	2.14/2.66	3.18/4.2	2.2/2.8
	m540-002			200/220	50/60		0.4/0.34	90~1400/90~1700	1.75/2.17	3.6/4.2	1.8/2.1
	m540-002e			230/240	50		0.32/0.32	90~1400	2.3/2.58	4.4/4.6	2.4/2.6
可逆	m540-011	30	40	100/110	50/60	4	0.99/1.01	90~1400/90~1700	2.43/3.1	2.8/3.4	1.9/2.4
	m540-012			200/220	50/60		0.54/0.53	90~1400/90~1700	3.76/2.37	3/3.4	3/2.2
	m540-012e			230/240	50		0.49/0.44	90~1400	2.41/3.17	3/3.9	2/2.6

40w (1/19 hp) 调速减速电机

40w机型

减速机 型号

额定时间 (min)

出力 (w)

电压 (v)

频率 (hz)

极数 (p)

额定电流 (a)

调速范围 (rpm)

起动转矩 (kg.cm)

容许转矩(kg.cm)

1200rpm

90rpm

連 續 運 轉

m540-401

5gn□ke

連續

40

100/110

50/60

4

0.87/0.76

90~1400/90~1700

2.14/2.66

3.18/4.2

2.2/2.8

m540-402

200/220

50/60

0.4/0.34

90~1400/90~1700

1.75/2.17

3.6/4.2

1.8/2.1

m540-402e

230/240

50

0.32/0.32

90~1400

2.3/2.58

4.4/4.6

2.4/2.6

可 逆 式

m540-411

30

40

100/110

50/60

4

0.99/1.01

90~1400/90~1700

2.43/3.1

2.8/3.4

1.9/2.4

m540-412

200/220

50/60

0.54/0.53

90~1400/90~1700

3.76/2.37

3/3.4

3/2.2

m540-412e

230/240

50

0.49/0.44

90~1400

2.41/3.17

3/3.9

2/2.6

□=减速比1-180

感应式/可逆式60w-90w

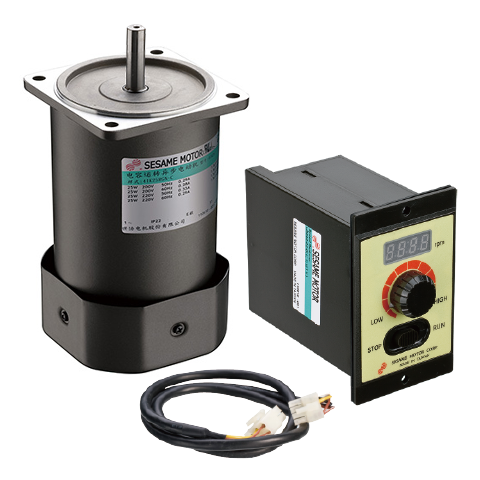

• ac调速电机-组合式为控制器与调速电机组合产品。配线简单，速度控制容易。
• 控制用回路、运转电容及可变电阻等均组合在一个速度控制器内，只需将速度控制器与电机连接，连接电源后即可调速, 省去繁复的配线与接线作业。
• 最适合想简单进行调速时使用。
• 出力6w-90w
• (gn或gx螺旋齿轴机型)可与各种减速机组合后，可减速至目标速度或提高转矩。

转速-转矩特性

---

微形交流调速电机/减速电机规格表

60w (1/12 hp)调速电机
60w (1/12 hp)调速减速电机
90w (1/8 hp)调速电机
90w (1/8 hp)调速减速电机
