转矩电机
转矩马达
转矩马达具有较大的启动回转扭力，在低转速及承受拘束负载时，能得到稳定的转矩及运转。
导线式3w-40w
转矩马达的特性
转矩马达的设计不同于一般马达，转矩马达具有较大的启动回转扭力，在低转速及承受拘束负载时，能得到稳定的转矩及运转。当负载增加时，马达的转速能自动降低并增加输出的转矩，保持马达与负载平衡。马达的回转扭力与电压成平方比，当负载转矩为一定值时，变更供给电压即可改变回转速度。适用于低电压时，使低速度运转中的对象逆回转；电压提升时提供高速运转的用途。转矩马达设计，与一般马达在使用上有显著的不同。如需压住物品等之静止扭力或通常处于高速运转而于工作结束时才成为拘束状态下，此类情况较适用。连续使用之情况电压为60v；60v以上电压之使用场合为短时间额定；100v电压时为5分钟额定。
转矩马达的特性使其适用于以一定的张力，持续卷取、卷绕一定速度的物品。当卷取轮轴外径变大时，回转扭力须增加，但回转速度则减慢。或是用于需要强制性静止转矩之场合或用于平常作高速运转作业结束时，具保持拘束状态用。转矩马达被广泛应用于在需要将产品卷绕在卷筒上的作业，例如纺织、造纸、橡胶、塑料(圆丝、扁丝、塑料袋、保鲜膜)、金属线材和电线电缆以及印刷机械等工业领域。
- 3w~40w输出
- 内建温度开关
- gn轴机型(螺旋齿出力轴)可搭配减速机使用
转矩马达的种类
只要改变对马达的施加电压，即可调整马达转矩。另一种为附电压调节器的转矩马达。- 标准型转矩马达：必须于外部架设电压调节器，以调整速度与扭力。
- 内藏型转矩马达：接线盒内藏电压调节器，可依附属的速度设定器简单地控制马达速度，无须将电压调节器架设于外部，安装方便
转矩电机规格表
3w-40w, 110v
| 机型 | 额定时间 (min.) |
输出功率 (w) |
电压 (v) |
频率 (hz) |
额定转速 (rpm) |
起动转矩 (kg.cm) |
额定转矩 (kg.cm) |
额定电流 (a) |
电容量 (μf) |
| 2tk3a-ap | 5分钟 / 连续 | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6a-ap | 5分钟 / 连续 | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10a-ap | 5分钟 / 连续 | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20a-ap | 5分钟 / 连续 | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40a-afp | 5分钟 / 连续 | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v
| 机型 | 额定时间 (min.) |
输出功率 (w) |
电压 (v) |
频率 (hz) |
额定转速 (rpm) |
起动转矩 (kg.cm) |
额定转矩 (kg.cm) |
额定电流 (a) |
电容量 (μf) |
| 2tk3a-cp | 5分钟 / 连续 | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6a-cp | 5分钟 / 连续 | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10a-cp | 5分钟 / 连续 | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20a-cp | 5分钟 / 连续 | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40a-cfp | 5分钟 / 连续 | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
转矩减速电机规格表
3w-40w, 110v
| 机型 | 减速机 | 额定时间 (min.) |
输出功率 (w) |
电压 (v) |
频率 (hz) |
额定转速 (rpm) |
起动转矩 (kg.cm) |
额定转矩 (kg.cm) |
额定电流 (a) |
电容量 (μf) |
| 2tk3gn-ap | 2gn□ke | 5分钟 / 连续 | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6gnap | 3gn□ke | 5分钟 / 连续 | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10gn-ap | 4gn□ke | 5分钟 / 连续 | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20gn-ap | 5gn□ke | 5分钟 / 连续 | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40gx-afp | 5gx□kb | 5分钟 / 连续 | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v
| 机型 | 减速机 | 额定时间 (min.) |
输出功率 (w) |
电压 (v) |
频率 (hz) |
额定转速 (rpm) |
起动转矩 (kg.cm) |
额定转矩 (kg.cm) |
额定电流 (a) |
电容量 (μf) |
| 2tk3gn-cp | 2gn□ke | 5分钟 / 连续 | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6gn-cp | 3gn□ke | 5分钟 / 连续 | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10gn-cp | 4gn□ke | 5分钟 / 连续 | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20gn-cp | 5gn□ke | 5分钟 / 连续 | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40gx-cfp | 5gx□kb | 5分钟 / 连续 | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
接线盒式3w-40w
转矩马达的特性
转矩马达的设计不同于一般马达，转矩马达具有较大的启动回转扭力，在低转速及承受拘束负载时，能得到稳定的转矩及运转。当负载增加时，马达的转速能自动降低并增加输出的转矩，保持马达与负载平衡。马达的回转扭力与电压成平方比，当负载转矩为一定值时，变更供给电压即可改变回转速度。适用于低电压时，使低速度运转中的对象逆回转；电压提升时提供高速运转的用途。转矩马达设计，与一般马达在使用上有显著的不同。如需压住物品等之静止扭力或通常处于高速运转而于工作结束时才成为拘束状态下，此类情况较适用。连续使用之情况电压为60v；60v以上电压之使用场合为短时间额定；100v电压时为5分钟额定。
转矩马达的特性使其适用于以一定的张力，持续卷取、卷绕一定速度的物品。当卷取轮轴外径变大时，回转扭力须增加，但回转速度则减慢。或是用于需要强制性静止转矩之场合或用于平常作高速运转作业结束时，具保持拘束状态用。转矩马达被广泛应用于在需要将产品卷绕在卷筒上的作业，例如纺织、造纸、橡胶、塑料(圆丝、扁丝、塑料袋、保鲜膜)、金属线材和电线电缆以及印刷机械等工业领域。
- 3w~40w输出
- 内建温度开关
- gn轴机型(螺旋齿出力轴)可搭配减速机使用
转矩马达的种类
只要改变对马达的施加电压，即可调整马达转矩。另一种为附电压调节器的转矩马达。- 标准型转矩马达：必须于外部架设电压调节器，以调整速度与扭力。
- 内藏型转矩马达：接线盒内藏电压调节器，可依附属的速度设定器简单地控制马达速度，无须将电压调节器架设于外部，安装方便
转矩电机规格表

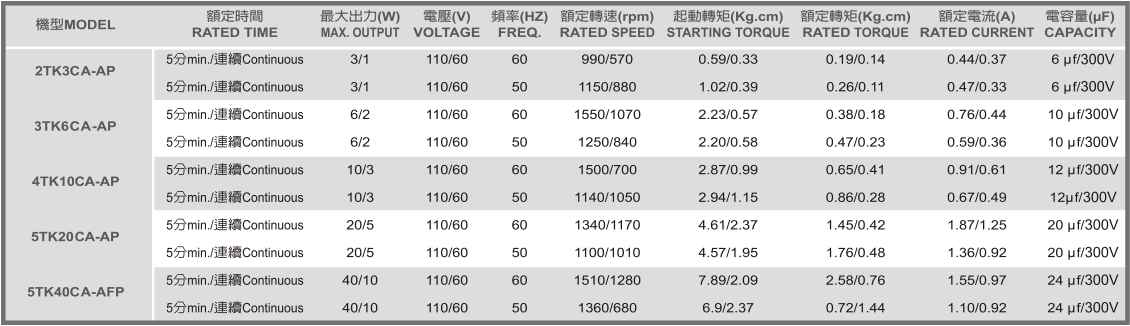

3w-40w, 110v

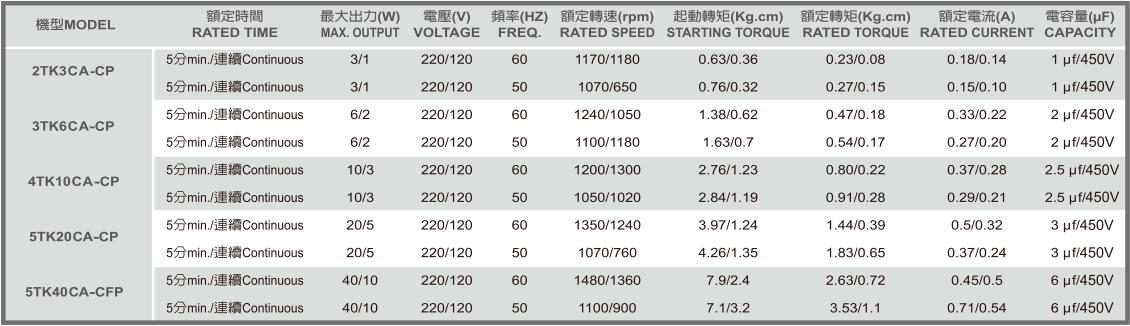

3w-40w, 220v

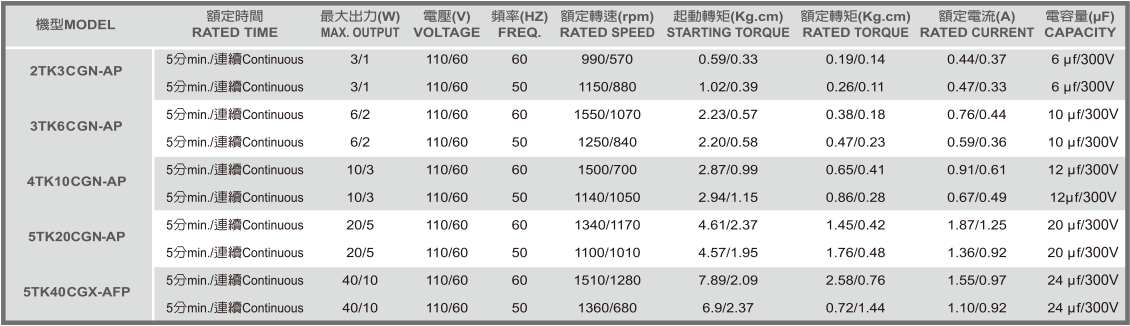

转矩减速电机规格表
3w-40w, 110v
3w-40w, 220v
