torquemotoren
torquemotoren
torquemotoren sind so ausgelegt, dass sie ein hohes anlaufdrehmoment und einen stabilen betrieb bieten, insbesondere in bereichen mit niedriger drehzahl oder bei einem blockierten rotor.
leitungsdraht vom typ 3 w bis 40 w
merkmale von torquemotorentorquemotoren sind so ausgelegt, dass sie ein hohes anlaufdrehmoment und einen stabilen betrieb bieten, insbesondere in bereichen mit niedriger drehzahl oder bei einem blockierten rotor. das drehmoment ist bei der drehzahl null am höchsten und nimmt bei zunehmender drehzahl stetig ab, um den motor und die belastung in balance zu halten. die umdrehungsgeschwindigkeit des motors kann bei konstantem belastungsmoment durch anpassung der betriebsspannung geändert werden.
das design von torquemotoren unterscheidet sich stark vom design der üblichen motoren. eine geeignete und typische anwendung besteht darin, die belastung durch ein statisches moment niedrig zu halten, oder eine zwangskraft ist nach abschluss eines betriebs mit hoher drehzahl erforderlich. die spannung für einen dauerbetrieb beträgt 60 volt; die betriebszeit verkürzt sich, wenn spannungen 60 volt überschreiten; die nennbetriebszeit beträgt 5 minuten bei einer spannung von 100 volt.
torquemotoren eignen sich für kontinuierliches aufwickeln und aufwickeln von artikeln mit bestimmter drehzahl und bestimmter wickelspannung. sie werden üblicherweise dann eingesetzt, wenn während oder nach dem betrieb ein statisches moment aufgezwungen werden muss. torquemotoren werden häufig in anwendungen verwendet, bei denen das produkt auf eine spule gewickelt werden muss, z. b. textilien, papier, gummi, kunststoff (runder draht, flacher draht, plastikbeutel, frischhaltefolie), metalldraht, kabel und bei druckmaschinen.
- die verfügbare ausgangsleistung liegt zwischen 3 w und max. 40 w
- eingebauter thermoschalter
- modelle mit abtriebswelle vom typ gn (ritzel) sind für den getriebekopf verfügbar
das drehmoment der motoren kann durch änderung der angelegten spannung oder über einen im anschlusskasten eingebauten spannungsstabilisator angepasst werden.
1.standardtyp:
zur anpassung der motordrehzahl ist ein externer spannungsstabilisator erforderlich.
2.integrierter spannungsstabilisator:
der spannungsstabilisator zur anpassung der motordrehzahl ist im anschlusskasten installiert.
spezifikationen von torquemotoren3w-40w, 110v
| model | rated time (min.) | output (w) |
voltage (v) |
freq. (hz) |
rated speed (rpm) |
starting torque (kg.cm) |
rated torque (kg.cm) |
rated current (a) |
capacitor (μf) |
| 2tk3a-ap | 5 min. / continuous | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6a-ap | 5 min. / continuous | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10a-ap | 5 min. / continuous | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20a-ap | 5 min. / continuous | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40a-afp | 5 min. / continuous | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v
| model | rated time (min.) | output (w) |
voltage (v) |
freq. (hz) |
rated speed (rpm) |
starting torque (kg.cm) |
rated torque (kg.cm) |
rated current (a) |
capacitor (μf) |
| 2tk3a-cp | 5 min. / continuous | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6a-cp | 5 min. / continuous | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10a-cp | 5 min. / continuous | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20a-cp | 5 min. / continuous | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40a-cfp | 5 min. / continuous | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
3tk6a - 6w round shaft dim. (pdf)
4tk10a - 10w round shaft dim. (pdf)
5tk20a - 20w round shaft dim. (pdf)
5tk40a - 40w round shaft dim. (pdf)
spezifikationen des torque-getriebemotors
3w-40w, 110v
| model | gearhead | rated time (min.) | output (w) |
voltage (v) |
freq. (hz) |
rated speed (rpm) |
starting torque (kg.cm) |
rated torque (kg.cm) |
rated current (a) |
capacitor (μf) |
| 2tk3gn-ap | 2gn□ke | 5 min. / continuous | 3 / 1 3 / 1 |
110 / 60 110 / 60 |
60 50 |
990 / 570 1150 / 880 |
0.59 / 0.33 1.02 / 0.39 |
0.19 / 0.14 0.26 / 0.11 |
0.44 / 0.37 0.47 / 0.33 |
6 / 300v 6 / 300v |
| 3tk6gnap | 3gn□ke | 5 min. / continuous | 6 / 2 6 / 2 |
110 / 60 110 / 60 |
60 50 |
1550 / 1070 1250 / 840 |
2.23 / 0.57 2.20 / 0.58 |
0.38 / 0.18 0.47 / 0.23 |
0.76 / 0.44 0.59 / 0.36 |
10 / 300v 10 / 300v |
| 4tk10gn-ap | 4gn□ke | 5 min. / continuous | 10 / 3 10 / 3 |
110 / 60 110 / 60 |
60 50 |
1500 / 700 1140 / 1050 |
2.87 / 0.99 2.94 / 1.15 |
0.65 / 0.41 0.86 / 0.28 |
0.91 / 0.61 0.67 / 0.49 |
12 / 300v 12 / 300v |
| 5tk20gn-ap | 5gn□ke | 5 min. / continuous | 20 / 5 20 / 5 |
110 / 60 110 / 60 |
60 50 |
1340 / 1170 1100 / 1010 |
4.61 / 2.37 4.57 / 1.95 |
1.45 / 0.42 1.76 / 0.48 |
1.87 / 1.25 1.36 / 0.92 |
20 / 300v 20 / 300v |
| 5tk40gx-afp | 5gx□kb | 5 min. / continuous | 40 / 10 40 / 10 |
110 / 60 110 / 60 |
60 50 |
1510 / 1280 1360 / 680 |
7.89 / 2.09 6.9 / 2.37 |
2.58 / 0.76 0.72 / 1.44 |
1.55 / 0.97 1.10 / 0.92 |
24 / 300v 24 / 300v |
3w-40w, 220v
| model | gearhead | rated time (min.) | output (w) |
voltage (v) |
freq. (hz) |
rated speed (rpm) |
starting torque (kg.cm) |
rated torque (kg.cm) |
rated current (a) |
capacitor (μf) |
| 2tk3gn-cp | 2gn□ke | 5 min. / continuous | 3 / 1 3 / 1 |
220 / 120 220 / 120 |
60 50 |
1170 / 1180 1070 / 650 |
0.63 / 0.36 0.76 / 0.32 |
0.23 / 0.08 0.27 / 0.15 |
0.18 / 0.14 0.15 / 0.10 |
1 / 450v 1 / 450v |
| 3tk6gn-cp | 3gn□ke | 5 min. / continuous | 6 / 2 6 / 2 |
220 / 120 220 / 120 |
60 50 |
1240 / 1050 1100 / 1180 |
1.38 / 0.62 1.63 / 0.7 |
0.47 / 0.18 0.54 / 0.17 |
0.33 / 0.22 0.27 / 0.20 |
2 / 450v 2 / 450v |
| 4tk10gn-cp | 4gn□ke | 5 min. / continuous | 10 / 3 10 / 3 |
220 / 120 220 / 120 |
60 50 |
1200 / 1300 1050 / 1020 |
2.76 / 1.23 2.84 / 1.19 |
0.80 / 0.22 0.91 / 0.28 |
0.37 / 0.28 0.29 / 0.21 |
2.5 / 450v 2.5 / 450v |
| 5tk20gn-cp | 5gn□ke | 5 min. / continuous | 20 / 5 20 / 5 |
220 / 120 220 / 120 |
60 50 |
1350 / 1240 1070 / 760 |
3.97 / 1.24 4.26 / 1.35 |
1.44 / 0.39 1.83 / 0.65 |
0.50 / 0.32 0.37 / 0.24 |
3 / 450v 3 / 450v |
| 5tk40gx-cfp | 5gx□kb | 5 min. / continuous | 40 / 10 40 / 10 |
220 / 120 220 / 120 |
60 50 |
1480 / 1360 1100 / 900 |
7.9 / 2.4 7.1 / 3.2 |
2.63 / 0.72 3.53 / 1.1 |
0.45 / 0.50 0.71 / 0.54 |
6 / 450v 6 / 450v |
gearhead 2gn□ke dim. (pdf)
3tk6gn - 6w pinion shaft (helical gear) (pdf)
gearhead 3gn□ke dim. (pdf)
4tk10gn - 10w pinion shaft (helical gear) (pdf)
gearhead 4gn□ke dim. (pdf)
5tk20gn - 20w pinion shaft (helical gear) (pdf)
gearhead 5gn□ke dim. (pdf)
5tk40gx - 40w pinion shaft (helical gear) (pdf)
gearhead 5gx□kb dim. (pdf)
klemmkastentyp 3w bis 40w
merkmale von torquemotorentorquemotoren sind so ausgelegt, dass sie ein hohes anlaufdrehmoment und einen stabilen betrieb bieten, insbesondere in bereichen mit niedriger drehzahl oder bei einem blockierten rotor. das drehmoment ist bei der drehzahl null am höchsten und nimmt bei zunehmender drehzahl stetig ab, um den motor und die belastung in balance zu halten. die umdrehungsgeschwindigkeit des motors kann bei konstantem belastungsmoment durch anpassung der betriebsspannung geändert werden.
das design von torquemotoren unterscheidet sich stark vom design der üblichen motoren. eine geeignete und typische anwendung besteht darin, die belastung durch ein statisches moment niedrig zu halten, oder eine zwangskraft ist nach abschluss eines betriebs mit hoher drehzahl erforderlich. die spannung für einen dauerbetrieb beträgt 60 volt; die betriebszeit verkürzt sich, wenn spannungen 60 volt überschreiten; die nennbetriebszeit beträgt 5 minuten bei einer spannung von 100 volt.
torquemotoren eignen sich für kontinuierliches aufwickeln und aufwickeln von artikeln mit bestimmter drehzahl und bestimmter wickelspannung. sie werden üblicherweise dann eingesetzt, wenn während oder nach dem betrieb ein statisches moment aufgezwungen werden muss. torquemotoren werden häufig in anwendungen verwendet, bei denen das produkt auf eine spule gewickelt werden muss, z. b. textilien, papier, gummi, kunststoff (runder draht, flacher draht, plastikbeutel, frischhaltefolie), metalldraht, kabel und bei druckmaschinen.
- die verfügbare ausgangsleistung liegt zwischen 3 w und max. 40 w
- eingebauter thermoschalter
- modelle mit abtriebswelle vom typ gn (ritzel) sind für den getriebekopf verfügbar
das drehmoment der motoren kann durch änderung der angelegten spannung oder über einen im anschlusskasten eingebauten spannungsstabilisator angepasst werden.
1.standardtyp:
zur anpassung der motordrehzahl ist ein externer spannungsstabilisator erforderlich.
2.integrierter spannungsstabilisator:
der spannungsstabilisator zur anpassung der motordrehzahl ist im anschlusskasten installiert.
spezifikationen von torquemotoren3w-40w, 110v

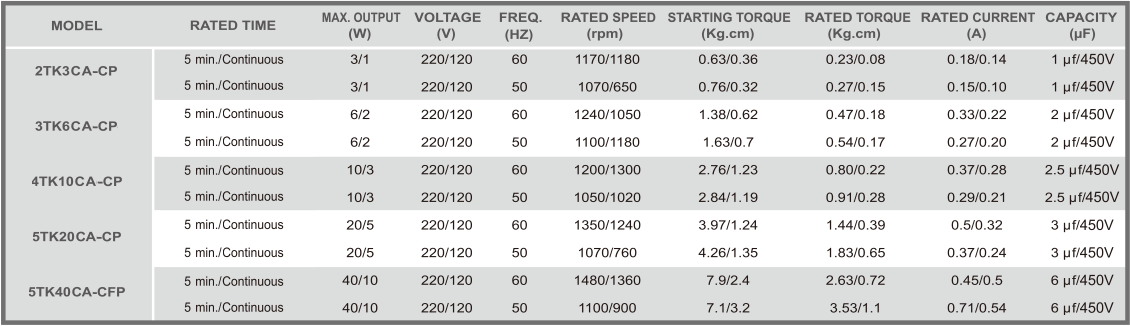

3w-40w, 220v
2tk3ca - 3w round shaft dim. (pdf)
3tk6ca - 6w round shaft dim. (pdf)
4tk10ca - 10wround shaft dim. (pdf)
5tk20ca - 20w round shaft dim. (pdf)
5tk40ca - 40w round shaft dim. (pdf)
spezifikationen des torque-getriebemotors

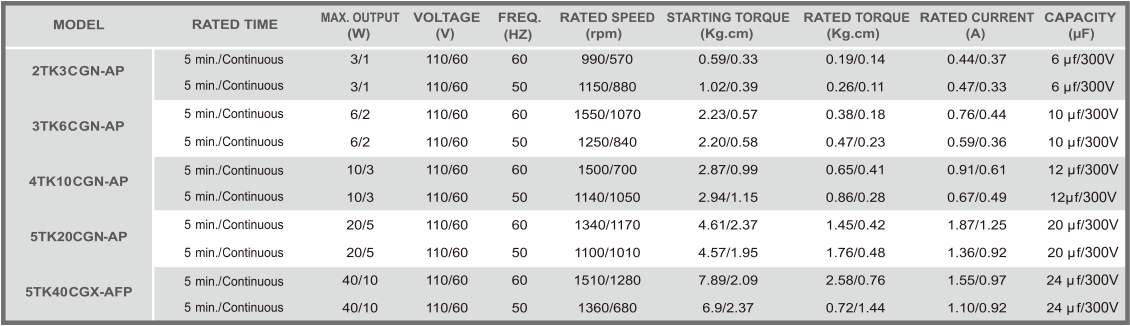

3w-40w, 110v

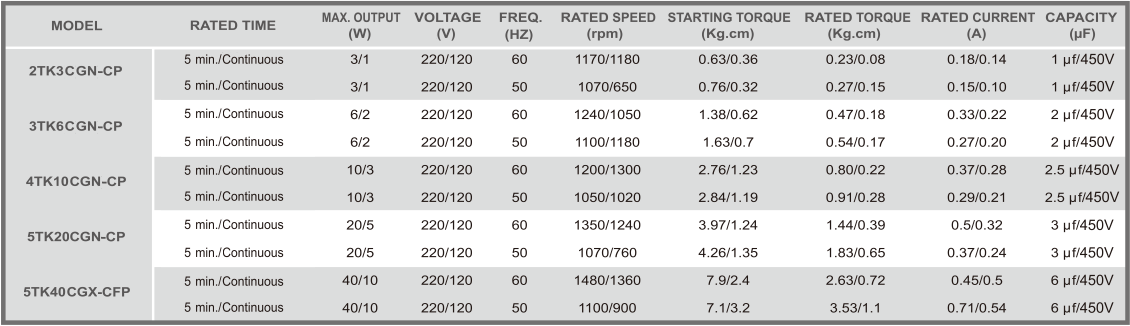

3w-40w, 220v
2tk3cgn - 3w pinion shaft (helical gear) dim. (pdf)
gearhead 2gn□ke dim. (pdf)
3tk6cgn - 6w pinion shaft (helical gear) dim. (pdf)
gearhead 3gn□ke dim. (pdf)
4tk10cgn - 10w pinion shaft (helical gear) dim. (pdf)
gearhead 4gn□ke dim. (pdf)
5tk20cgn - 20w pinion shaft (helical gear) dim. (pdf)
gearhead 5gn□ke dim. (pdf)
5tk40cgx - 40w pinion shaft (helical gear) dim. (pdf)
gearhead 5gx□kb dim. (pdf)
