ブレーキ付きモーター、ギヤードモーター
ブレーキモータ/ギヤーモータ
リード線タイプ6w-40w
- 高い制動力と保持力
無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。 - 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
- グロバール電圧対応、ac電源あれば稼動できる。
- 6w~90w出力、希望の減速機(品名gnとgxモーターシャフト形状は歯切りタイプ)と組合せできる。

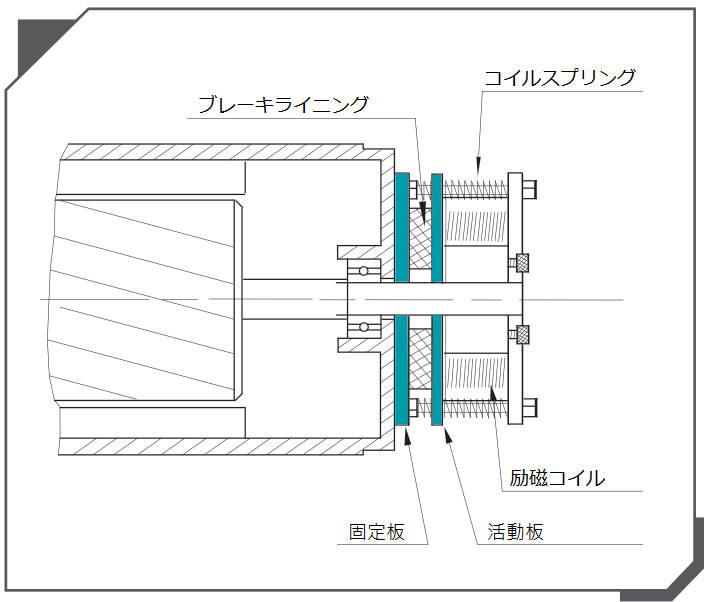

理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。
電磁ブレーキ付モーター、電磁ブレーキ付ギヤードモータースペック
6w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2ik6a-am | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6a-cm | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v |
| 2ik6a-cem | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
6w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2ik6gn-am | 2gn□ke | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6gn-cm | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v | |
| 2ik6gn-cem | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
中間減速機: 2gn10x, 2gn10xk (軸受け)
2ik6a-m - 6wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
2ik6gn - 6wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機2gn□ke外形図 (pdf) (dwg) (step, 2gn3-18) (step, 2gn25-180)
中間減速機2gn10x(k)外形図 (pdf) (dwg) (step)
15w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 3ik15a-am | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15a-cm | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v |
| 3ik15a-cem | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
15w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 3ik15gn-am | 3gn□ke | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15gn-cm | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v | |
| 3ik15gn-cem | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
中間減速機: 3gn10x, 3gn10xk (軸受け)
3ik15a - 15wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
3ik15gn - 15wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機3gn□ke外形図 (pdf) (dwg) (step, 3gn3-18) (step, 3gn25-180)
中間減速機3gn10x(k)外形図 (pdf) (dwg) (step)
25w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 4ik25a-am | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25a-cm | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v |
| 4ik25a-cem | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v |
| 4ik25a-sm | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - |
| 4ik25a-um | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
25w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 4ik25gn-am | 4gn□ke | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25gn-cm | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v | |
| 4ik25gn-cem | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v | |
| 4ik25gn-sm | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - | |
| 4ik25gn-um | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
中間減速機: 4gn10x, 4gn10xk (軸受け)
4ik25a - 25wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
4ik25gn - 25wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機4gn□ke外形図 (pdf) (dwg) (step)
中間減速機4gn10x(k)外形図 (pdf) (dwg) (step)
40w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik40a-am | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40a-cm | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v |
| 5ik40a-cem | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v |
| 5ik40a-sm | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - |
| 5ik40a-um | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
40w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min.) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik40gn-am | 5gn□ke | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40gn-cm | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v | |
| 5ik40gn-cem | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v | |
| 5ik40gn-sm | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - | |
| 5ik40gn-um | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
中間減速機: 5gn10x, 5gn10xk (軸受け)
5ik40a - 40wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5ik40gn - 40wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gn□ke外形図 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
中間減速機5gn10x(k)外形図 (pdf) (dwg) (step)
リード線タイプ60w-90w
- 高い制動力と保持力
無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。 - 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
- グロバール電圧対応、ac電源あれば稼動できる。
- 6w~90w出力、希望の減速機(品名gnとgxモーターシャフト形状は歯切りタイプ)と組合せできる。
理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。
電磁ブレーキ付モーター、電磁ブレーキ付ギヤードモータースペック
60w 電磁ブレーキ付モーター| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik60a-afm | 60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60a-cfm | 60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v |
| 5ik60acefm | 60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v |
| 5ik60a-sfm | 60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - |
| 5ik60a-ufm | 60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
60w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik60gn-afm 5ik60gx-afm |
5gn□ke 5gx□k 5gx□kb |
60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60gn-cfm 5ik60gx-cfm |
60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v | |
| 5ik60gn-cefm 5ik60gx-cefm |
60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v | |
| 5ik60gn-sfm 5ik60gx-sfm |
60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - | |
| 5ik60gn-ufm 5ik60gx-ufm |
60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
中間減速機: 5gn10x, 5gn10xk (軸受け), 5gx10xk
5ik60a - モーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5ik60gn - モーター歯切りタイプ外形図 (pdf) (dwg) (step)
5ik60gx - モーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gn□ke外形図 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
減速機5gx□kb外形図 (pdf) (dwg) (step)
中間減速機5gn10x(k)外形図 (pdf) (dwg) (step)
中間減速機5gx10xk外形図 (pdf) (dwg) (step)
90w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik90a-afm | 90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90a-cfm | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v |
| 5ik90a-cefm | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v |
| 5ik90a-sfm | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - |
| 5ik90a-ufm | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
90w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik90gx-afm | 5gx□k 5gx□kb |
90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90gx-cfm | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v | |
| 5ik90gx-cefm | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v | |
| 5ik90gx-sfm | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - | |
| 5ik90gx-ufm | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
中間減速機: 5gx10xk
5ik90a - モーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5ik90gx - モーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gx□k外形図 (pdf) (dwg) (step)
減速機5gx□kb外形図 (pdf) (dwg) (step)
中間減速機5gx10xk外形図 (pdf) (dwg) (step)
端子箱付タイプ6w-40w
- 高い制動力と保持力
無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。 - 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
- グロバール電圧対応、ac電源あれば稼動できる。
- 6w~90w出力、希望の減速機(品名gnとgxモーターシャフト形状は歯切りタイプ)と組合せできる。
理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。
端子箱付タイプ電磁ブレーキモーター、ギヤードモータースペック
6w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2ik6a-amt | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6a-cmt | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v |
| 2ik6a-cemt | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
6w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 2ik6gn-amt | 2gn□ke | 6 | 1ø 100/110 | 50/60 | 4 | 1150/1400 | 30 | 0.7/0.63 | 0.51/0.41 | 0.22/0.21 | 2.5/300v |
| 2ik6gn-cmt | 6 | 1ø 200/220 | 50/60 | 4 | 1150/1550 | 30 | 0.65/0.7 | 0.51/ 0.54 | 0.1/0.11 | 0.7/450v | |
| 2ik6gn-cemt | 6 | 1ø 230/240 | 50 | 4 | 1100/1200 | 30 | 0.74/0.77 | 0.55/0.5 | 0.11/0.1 | 0.7/450v |
中間減速機: 2gn10x, 2gn10xk (軸受け)
2ik6a - 6wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
2ik6gn - 6wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機2gn□ke外形図 (pdf) (dwg) (step, 2gn3-18) (step, 2gn25-180)
中間減速機2gn10x(k)外形図 (pdf) (dwg) (step)
15w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 3ik15a-amt | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15a-cmt | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v |
| 3ik15a-cemt | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
15w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 3ik15gn-amt | 3gn□ke | 15 | 1ø 100/110 | 50/60 | 4 | 1150/1650 | 30 | 0.88/1.04 | 1.22/0.91 | 0.36/0.35 | 5/300v |
| 3ik15gn-cmt | 15 | 1ø 200/220 | 50/60 | 4 | 1150/1600 | 30 | 0.75/1.1 | 1.12/0.93 | 0.18/0.18 | 1.2/450v | |
| 3ik15gn-cemt | 15 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.06/1.06 | 1.14/1.13 | 0.17/0.17 | 1.2/450v |
中間減速機: 3gn10x, 3gn10xk (軸受け)
3ik15a - 15wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
3ik15gn - 15wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機3gn□ke外形図 (pdf) (dwg) (step, 3gn3-18) (step, 3gn25-180)
中間減速機3gn10x(k)外形図 (pdf) (dwg) (step)
25w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 4ik25a-amt | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25a-cmt | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v |
| 4ik25a-cemt | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v |
| 4ik25a-smt | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - |
| 4ik25a-umt | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
25w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 4ik25gn-amt | 4gn□ke | 25 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 1.4/1.4 | 1.93/1.51 | 0.57/0.45 | 6/300v |
| 4ik25gn-cmt | 25 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 1.57/1.38 | 1.91/1.52 | 0.28/0.25 | 1.5/450v | |
| 4ik25gn-cemt | 25 | 1ø 230/240 | 50 | 4 | 1300/1300 | 30 | 1.38/1.55 | 1.9/1.86 | 0.25/0.24 | 1.5/450v | |
| 4ik25gn-smt | 25 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 5.12/4.04 | 1.89/1.56 | 0.22/0.19 | - | |
| 4ik25gn-umt | 25 | 3ø 380 | 50/60 | 4 | 1200/1350 | 30 | 3.96/2.97 | 2.04/1.79 | 0.11/0.11 | - |
中間減速機: 4gn10x, 4gn10xk (軸受け)
4ik25a - 25wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
4ik25gn - 25wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機4gn□ke外形図 (pdf) (dwg) (step)
中間減速機4gn10x(k)外形図 (pdf) (dwg) (step)
40w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik40a-amt | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40a-cmt | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v |
| 5ik40a-cemt | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v |
| 5ik40a-smt | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - |
| 5ik40a-umt | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
40w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik40gn-amt | 5gn□ke | 40 | 1ø 100/110 | 50/60 | 4 | 1250/1600 | 30 | 2.14/2.66 | 3.17/2.41 | 0.87/0.76 | 10/300v |
| 5ik40gn-cmt | 40 | 1ø 200/220 | 50/60 | 4 | 1300/1650 | 30 | 1.75/2.17 | 3.01/2.35 | 0.4/0.34 | 2.5/450v | |
| 5ik40gn-cemt | 40 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 2.3/2.58 | 2.87/2.84 | 0.32/0.32 | 2.5/450v | |
| 5ik40gn-smt | 40 | 3ø 220 | 50/60 | 4 | 1400/1600 | 30 | 10.51/7.83 | 2.83/2.4 | 0.32/0.28 | - | |
| 5ik40gn-umt | 40 | 3ø 380 | 50/60 | 4 | 1350/1600 | 30 | 9.25/ 6.68 | 2.85/2.45 | 0.16/0.15 | - |
中間減速機: 5gn10x, 5gn10xk (軸受け)
5ik40a - 40wモーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5ik40gn - 40wモーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gn□ke外形図 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
中間減速機5gn10x(k)外形図 (pdf) (dwg) (step)
端子箱付タイプ60w-90w
- 高い制動力と保持力
無励磁作動型の電磁ブレーキを搭載することにより、電源オフ時の負荷保持を可能にしたモーターです。 - 電磁ブレーキは、モーター2〜3回転以内を制御することができる。これは、頻繁な正/逆動作が頻繁に必要なアプリケーションに理想的なモータです（ブレーキ周波数制限：1分あたり10回）。
- グロバール電圧対応、ac電源あれば稼動できる。
- 6w~90w出力、希望の減速機(品名gnとgxモーターシャフト形状は歯切りタイプ)と組合せできる。
理想的なブレーキクリアランスプリセットは0.15 mm（名刺の厚さ程度）。 使用期間が過ぎると、ライニングの摩擦と磨耗によりクリアランスが広がります。 クリアランスが0.3 mmよりも大きい場合は、弊社に連絡するか、ライニングを交換してください。
端子箱付タイプ電磁ブレーキモーター、ギヤードモータースペック
60w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik60a-afmt | 60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60a-cfmt | 60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v |
| 5ik60a-cefmt | 60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v |
| 5ik60a-sfmt | 60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - |
| 5ik60a-ufmt | 60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
60w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik60gn-afmt 5ik60gx-afmt |
5gn□ke 5gx□k 5gx□kb |
60 | 1ø 100/110 | 50/60 | 4 | 1200/1650 | 30 | 2.6/2.94 | 5.0/3.5 | 1.8/1.12 | 16/300v |
| 5ik60gn-cfmt 5ik60gx-cfmt |
60 | 1ø 200/220 | 50/60 | 4 | 1250/1600 | 30 | 3.62/4.41 | 4.64/3.63 | 0.64/0.54 | 4/450v | |
| 5ik60gn-cefmt 5ik60gx-cefmt |
60 | 1ø 230/240 | 50 | 4 | 1300/1350 | 30 | 4.14/5.22 | 4.56/4.4 | 0.56/0.55 | 4/450v | |
| 5ik60gn-sfmt 5ik60gx-sfmt |
60 | 3ø 220 | 50/60 | 4 | 1300/1550 | 30 | 13.72/10.70 | 4.47/3.77 | 0.41/0.39 | - | |
| 5ik60gn-ufmt 5ik60gx-ufmt |
60 | 3ø 380 | 50/60 | 4 | 1400/1550 | 30 | 14.33/10.15 | 4.2/3.79 | 0.21/0.22 | - |
中間減速機: 5gn10x, 5gn10xk (軸受け), 5gx10xk
5ik60a - モーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5ik60gn - モーター歯切りタイプ外形図 (pdf) (dwg) (step)
5ik60gx - モーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gn□ke外形図 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
減速機5gx□kb外形図 (pdf) (dwg) (step)
中間減速機5gn10x(k)外形図 (pdf) (dwg) (step)
中間減速機5gx10xk外形図 (pdf) (dwg) (step)
90w 電磁ブレーキ付モーター
| 品名 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik90a-afmt | 90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90a-cfmt | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v |
| 5ik90a-cefmt | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v |
| 5ik90a-sfmt | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - |
| 5ik90a-ufmt | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
90w 電磁ブレーキ付ギヤードモーター
| 品名 | 減速機 | 出力 (w) |
電圧 (v) |
周波数 (hz) |
極数 (p) |
回転速度 (rpm) |
定格時間 (min) |
起動トルク (kg.cm) |
定格トルク (kg.cm) |
電流 (a) |
コンデンサ容量 (μf) |
| 5ik90gx-afmt | 5gx□k 5gx□kb |
90 | 1ø 100/110 | 50/60 | 4 | 1300/1650 | 30 | 4.76/5.86 | 6.68/5.33 | 1.5/1.41 | 22/250v |
| 5ik90gx-cfmt | 90 | 1ø 200/ 220 | 50/60 | 4 | 1300/1650 | 30 | 4.3/4.21 | 6.89/5.34 | 0.76/0.72 | 5/450v | |
| 5ik90gx-cefmt | 90 | 1ø 230/240 | 50 | 4 | 1350/1350 | 30 | 4.93/5.08 | 6.44/6.42 | 0.66/0.68 | 5/450v | |
| 5ik90gx-sfmt | 90 | 3ø 220 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.25 | 6.4/5.3 | 0.7/0.6 | - | |
| 5ik90gx-ufmt | 90 | 3ø 380 | 50/60 | 4 | 1400/1650 | 30 | 23.3/18.14 | 6.27/5.23 | 0.4/0.3 | - |
中間減速機: 5gx10xk
5ik90a - モーター丸シャフトタイプ外形図 (pdf) (dwg) (step)
5ik90gx - モーター歯切りタイプ外形図 (pdf) (dwg) (step)
減速機5gx□k外形図 (pdf) (dwg) (step)
減速機5gx□kb外形図 (pdf) (dwg) (step)
中間減速機5gx10xk外形図 (pdf) (dwg) (step)
