調速馬達/調速齒輪馬達
分離型
感應式/可逆式6w-40w
- 小型標準ac調速馬達-分離式，配線簡單，速度控制容易。
- 附轉速發電機的感應式與可逆式馬達，可依據用途及需求而採用不同的配線方式與控製器連結。
- 內建電子式煞車迴路，具備瞬時煞車功能。
- 速度變化範圍寬廣，能與其他控制系統連結。
- 出力6w-90w。
- (gn或gx螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度或提高轉矩。
小型標準分離型調速馬達/齒輪馬達規格表6w (1/125 hp)調速馬達
| 6w機型 | 額定時間 (min.) |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定電流 (a) |
調速範圍 (rpm) |
起動轉矩 (kg.cm) |
容許轉矩(kg.cm) | ||
| 1200rpm | 90rpm | ||||||||||
| 連續 運轉 |
2ik6ra-a | 連續 | 6 | 100/110 | 50/60 | 4 | 0.22/0.21 | 90~1400/90~1700 | 0.7/0.63 | 0.4/0.55 | 0.72/0.5 |
| 2ik6ra-c | 200/220 | 50/60 | 0.1/0.1 | 90~1400/90~1700 | 0.65/0.7 | 0.44/0.66 | 0.6/0.7 | ||||
| 2ik6ra-ce | 230/240 | 50 | 0.11/0.1 | 90~1400 | 0.74/0.77 | 0.39/0.52 | 0.72/0.8 | ||||
| 可逆式 | 2rk6ra-a | 30 | 6 | 100/110 | 50/60 | 4 | 0.24/0.25 | 90~1400/90~1700 | 0.72/0.7 | 0.3/0.49 | 0.6/0.52 |
| 2rk6ra-c | 200/220 | 50/60 | 0.13/0.15 | 90~1400/90~1700 | 0.72/0.8 | 0.26/0.52 | 0.67/0.7 | ||||
| 2rk6ra-ce | 230/240 | 50 | 0.14/0.14 | 90~1400 | 0.95/0.94 | 0.36/0.31 | 0.8/0.8 | ||||
6w (1/125 hp)調速齒輪馬達
| 6w機型 | 減速機 型號 |
額定時間 (min.) |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定電流 (a) |
調速範圍 (rpm) |
起動轉矩 (kg.cm) |
容許轉矩(kg.cm) | ||
| 1200rpm | 90rpm | |||||||||||
| 連續 運轉 |
2ik6rgn-a | 2gn□ke | 連續 | 6 | 100/110 | 50/60 | 4 | 0.22/0.21 | 90~1400/90~1700 | 0.7/0.63 | 0.4/0.55 | 0.72/0.5 |
| 2ik6rgn-c | 200/220 | 50/60 | 0.1/0.1 | 90~1400/90~1700 | 0.65/0.7 | 0.44/0.66 | 0.6/0.7 | |||||
| 2ik6rgn-ce | 230/240 | 50 | 0.11/0.1 | 90~1400 | 0.74/0.77 | 0.39/0.52 | 0.72/0.8 | |||||
| 可逆式 | 2rk6rgn-a | 30 | 6 | 100/110 | 50/60 | 4 | 0.24/0.25 | 90~1400/90~1700 | 0.72/0.7 | 0.3/0.49 | 0.6/0.52 | |
| 2rk6rgn-c | 200/220 | 50/60 | 0.13/0.15 | 90~1400/90~1700 | 0.72/0.8 | 0.26/0.52 | 0.67/0.7 | |||||
| 2rk6rgn-ce | 230/240 | 50 | 0.14/0.14 | 90~1400 | 0.95/0.94 | 0.36/0.31 | 0.8/0.8 | |||||
2ik6ra & 2rk6ra - 圓軸尺寸圖 (pdf) (dwg) (step)
2ik6rgn & 2rk6rgn - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機2gn□ke (pdf) (dwg) (step, 2gn3-18) (step, 2gn25-180)
中間減速機機型2gn10x(k)尺寸圖 (pdf) (dwg) (step)
15w (1/50 hp)調速馬達
| 15w機型 | 額定時間 (min) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
||
| 1200rpm | 90rpm | ||||||||||
| 連 續 運 轉 |
3ik15ra-a | 連續 | 15 | 100/110 | 50/60 | 4 | 0.36/0.35 | 90~1400/90~1700 | 0.89/1.04 | 0.9/1.5 | 1.0/1.1 |
| 3ik15ra-c | 200/220 | 50/60 | 0.18/0.18 | 90~1400/90~1700 | 0.75/1.1 | 1.1/1.5 | 1.0/1.1 | ||||
| 3ik15ra-ce | 230/240 | 50 | 0.17/0.17 | 90~1400 | 1.06/1.06 | 1.40/1.32 | 1.02/1.25 | ||||
| 可 逆 式 |
3rk15ra-a | 30 | 15 | 100/110 | 50/60 | 4 | 0.37/0.44 | 90~1400/90~1700 | 1.17/1.24 | 0.1/1.2 | 0.9/0.85 |
| 3rk15ra-c | 200/220 | 50/60 | 0.2/0.23 | 90~1400/90~1700 | 0.96/1.34 | 1.4/1.2 | 0.9/0.85 | ||||
| 3rk15ra-ce | 230/240 | 50 | 0.19/0.21 | 90~1400 | 1.36/1.31 | 1.52/1.4 | 1.2/1.15 | ||||
15w (1/50 hp)調速齒輪馬達
| 15w機型 | 減速機 型號 |
額定時間 (min) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
||
| 1200rpm | 90rpm | |||||||||||
| 連 續 運 轉 |
3ik15rgn-a | 3gn□ke | 連續 | 15 | 100/110 | 50/60 | 4 | 0.36/0.35 | 90~1400/90~1700 | 0.89/1.04 | 0.9/1.5 | 1.0/1.1 |
| 3ik15rgn-c | 200/220 | 50/60 | 0.18/0.18 | 90~1400/90~1700 | 0.75/1.1 | 1.1/1.5 | 1.0/1.1 | |||||
| 3ik15rgn-ce | 230/240 | 50 | 0.17/0.17 | 90~1400 | 1.06/1.06 | 1.40/1.32 | 1.02/1.25 | |||||
| 可 逆 式 |
3rk15rgn-a | 30 | 15 | 100/110 | 50/60 | 4 | 0.37/0.44 | 90~1400/90~1700 | 1.17/1.24 | 0.1/1.2 | 0.9/0.85 | |
| 3rk15rgn-c | 200/220 | 50/60 | 0.2/0.23 | 90~1400/90~1700 | 0.96/1.34 | 1.4/1.2 | 0.9/0.85 | |||||
| 3rk15rgn-ce | 230/240 | 50 | 0.19/0.21 | 90~1400 | 1.36/1.31 | 1.52/1.4 | 1.2/1.15 | |||||
3ik15ra & 3rk15ra - 圓軸尺寸圖 (pdf) (dwg) (step)
3ik15rgn & 3rk15rgn - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機3gn□ke尺寸圖 (pdf) (dwg) (step, 3gn3-18) (step, 3gn25-180)
中間減速機機型3gn10x(k)尺寸圖 (pdf) (dwg) (step)
25w (1/30 hp)調速馬達
| 25w機型 | 額定時間 (min.) |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定電流 (a) |
調速範圍 (rpm) |
起動轉矩 (kg.cm) |
容許轉矩(kg.cm) | ||
| 1200rpm | 90rpm | ||||||||||
| 連續 運轉 |
4ik25ra-a | 連續 | 25 | 100/110 | 50/60 | 4 | 0.57/0.45 | 90~1400/90~1700 | 1.4/1.4 | 2.17/2.5 | 1.4/1.4 |
| 4ik25ra-c | 200/220 | 50/60 | 0.28/0.25 | 90~1400/90~1700 | 1.57/1.38 | 2.1/2.4 | 1.6/1.3 | ||||
| 4ik25ra-ce | 230/240 | 50 | 0.25/0.24 | 90~1400 | 1.38/1.55 | 2.2/2.4 | 1.5/1.7 | ||||
| 可逆式 | 4rk25ra-a | 30 | 25 | 100/110 | 50/60 | 4 | 0.56/0.51 | 90~1400/90~1700 | 1.65/1.92 | 2.2/2.9 | 1.5/1.9 |
| 4rk25ra-c | 200/220 | 50/60 | 0.29/0.3 | 90~1400/90~1700 | 1.98/1.94 | 2.4/2.6 | 1.9/1.8 | ||||
| 4rk25ra-ce | 230/240 | 50 | 0.25/0.25 | 90~1400 | 2.22/2.19 | 2.7/2.9 | 2.24/2.3 | ||||
25w (1/30 hp)調速齒輪馬達
| 25w機型 | 減速機 型號 |
額定時間 (min.) |
出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
額定電流 (a) |
調速範圍 (rpm) |
起動轉矩 (kg.cm) |
容許轉矩(kg.cm) | ||
| 1200rpm | 90rpm | |||||||||||
| 連續 運轉 |
4ik25rgn-a | 4gn□ke | 連續 | 25 | 100/110 | 50/60 | 4 | 0.57/0.45 | 90~1400/90~1700 | 1.4/1.4 | 2.17/2.5 | 1.4/1.4 |
| 4ik25rgn-c | 200/220 | 50/60 | 0.28/0.25 | 90~1400/90~1700 | 1.57/1.38 | 2.1/2.4 | 1.6/1.3 | |||||
| 4ik25rgn-ce | 230/240 | 50 | 0.25/0.24 | 90~1400 | 1.38/1.55 | 2.2/2.4 | 1.5/1.7 | |||||
| 可逆式 | 4rk25rgn-a | 30 | 25 | 100/110 | 50/60 | 4 | 0.56/0.51 | 90~1400/90~1700 | 1.65/1.92 | 2.2/2.9 | 1.5/1.9 | |
| 4rk25rgn-c | 200/220 | 50/60 | 0.29/0.3 | 90~1400/90~1700 | 1.98/1.94 | 2.4/2.6 | 1.9/1.8 | |||||
| 4rk25rgn-ce | 230/240 | 50 | 0.25/0.25 | 90~1400 | 2.22/2.19 | 2.7/2.9 | 2.24/2.3 | |||||
4ik25ra & 4rk25ra - 圓軸尺寸圖 (pdf) (dwg) (step)
4ik25rgn & 4rk25rgn - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機4gn□ke尺寸圖 (pdf) (dwg) (step)
中間減速機機型4gn10x(k)尺寸圖 (pdf) (dwg) (step)
40w (1/19 hp)調速馬達
| 40w機型 | 額定時間 (min) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
||
| 1200rpm | 90rpm | ||||||||||
| 連 續 運 轉 |
5ik40ra-a | 連續 | 40 | 100/110 | 50/60 | 4 | 0.87/0.76 | 90~1400/90~1700 | 2.14/2.66 | 3.18/4.2 | 2.2/2.8 |
| 5ik40ra-c | 200/220 | 50/60 | 0.4/0.34 | 90~1400/90~1700 | 1.75/2.17 | 3.6/4.2 | 1.8/2.1 | ||||
| 5ik40-ra-ce | 230/240 | 50 | 0.32/0.32 | 90~1400 | 2.3/2.58 | 4.4/4.6 | 2.4/2.6 | ||||
| 可 逆 式 |
5rk40ra-a | 30 | 40 | 100/110 | 50/60 | 4 | 0.99/1.01 | 90~1400/90~1700 | 2.43/3.1 | 2.8/3.4 | 1.9/2.4 |
| 5rk40ra-c | 200/220 | 50/60 | 0.54/0.53 | 90~1400/90~1700 | 3.76/2.37 | 3/3.4 | 3/2.2 | ||||
| 5rk40ra-c | 230/240 | 50 | 0.49/0.44 | 90~1400 | 2.41/3.17 | 3/3.9 | 2/2.6 | ||||
40w (1/19 hp)調速齒輪馬達
| 40w機型 | 減速機 型號 |
額定時間 (min) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
||
| 1200rpm | 90rpm | |||||||||||
| 連 續 運 轉 |
5ik40rgn-a | 5gn□ke | 連續 | 40 | 100/110 | 50/60 | 4 | 0.87/0.76 | 90~1400/90~1700 | 2.14/2.66 | 3.18/4.2 | 2.2/2.8 |
| 5ik40rgn-c | 200/220 | 50/60 | 0.4/0.34 | 90~1400/90~1700 | 1.75/2.17 | 3.6/4.2 | 1.8/2.1 | |||||
| 5ik40-rgn-ce | 230/240 | 50 | 0.32/0.32 | 90~1400 | 2.3/2.58 | 4.4/4.6 | 2.4/2.6 | |||||
| 可 逆 式 |
5rk40rgn-a | 30 | 40 | 100/110 | 50/60 | 4 | 0.99/1.01 | 90~1400/90~1700 | 2.43/3.1 | 2.8/3.4 | 1.9/2.4 | |
| 5rk40rgn-c | 200/220 | 50/60 | 0.54/0.53 | 90~1400/90~1700 | 3.76/2.37 | 3/3.4 | 3/2.2 | |||||
| 5rk40rgn-c | 230/240 | 50 | 0.49/0.44 | 90~1400 | 2.41/3.17 | 3/3.9 | 2/2.6 | |||||
5ik40ra & 5rk40rga - 圓軸尺寸圖 (pdf) (dwg) (step)
5rk40rgn & 5rk40rgn - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gn□ke尺寸圖 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
中間減速機機型5gn10x(k)尺寸圖 (pdf) (dwg) (step)
感應式/可逆式60w-90w
- 小型標準ac調速馬達-組合式為控制器與調速馬達組合產品。配線簡單，速度控制容易。
- 控制用迴路、運轉電容及可變電阻等均組合在一個速度控制器內，只需將速度控制器與馬達連接，連接電源後即可調速, 省去繁複的配線與接線作業。
- 最適合想簡單進行調速時使用。
- 出力6w-90w。
- (gn或gx螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度或提高轉矩。

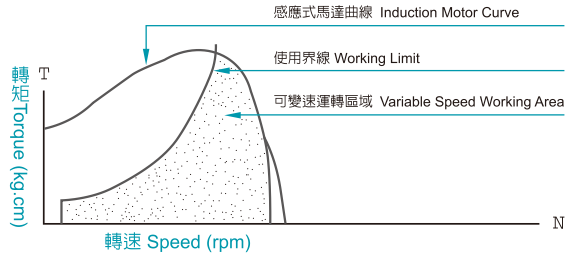

轉速-轉矩特性
小型標準分離型調速馬達/齒輪馬達數據規格表
60w (1/12 hp)調速馬達
| 60w機型 | 額定時間 (min) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
||
| 1200rpm | 90rpm | ||||||||||
| 連 續 運 轉 |
5ik60ra-af | 連續 | 60 | 100/110 | 50/60 | 4 | 1.8/1.12 | 90~1400/90~1700 | 2.6/2.94 | 5.6/6.9 | 3.5/4.0 |
| 5ik60ra-cf | 200/220 | 50/60 | 0.64/0.54 | 90~1400/90~1700 | 3.62/4.41 | 5.6/6.9 | 4.6/4.4 | ||||
| 5ik60ra-cef | 230/240 | 50 | 0.56/0.55 | 90~1400 | 4.14/5.22 | 6.17/7.2 | 4.37/5.2 | ||||
| 可 逆 式 |
5rk60ra-af | 30 | 60 | 100/110 | 50/60 | 4 | 1.34/1.25 | 90~1400/90~1700 | 3.08/4.03 | 4.6/5.6 | 3.2/3.3 |
| 5rk60ra-cf | 200/220 | 50/60 | 0.75/0.73 | 90~1400/90~1700 | 2.38/2.97 | 5.5/5.8 | 2.3/2.5 | ||||
| 5rk60ra-cef | 230/240 | 50 | 0.57/0.63 | 90~1400 | 4.33/4.72 | 6.02/5.6 | 4.73/4.1 | ||||
60w (1/12 hp)調速齒輪馬達
| 60w機型 | 減速機 機型 |
額定時間 (min) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
||
| 1200rpm | 90rpm | |||||||||||
| 連 續 運 轉 |
5ik60rgn-af 5ik60rgx-af |
5gn□ke 5gx□k 5gx□kb |
連續 | 60 | 100/110 | 50/60 | 4 | 1.8/1.12 | 90~1400/90~1700 | 2.6/2.94 | 5.6/6.9 | 3.5/4.0 |
| 5ik60rgn-cf 5ik60rgx-cf |
200/220 | 50/60 | 0.64/0.54 | 90~1400/90~1700 | 3.62/4.41 | 5.6/6.9 | 4.6/4.4 | |||||
| 5ik60rgn-cef 5ik60rgx-cef |
230/240 | 50 | 0.56/0.55 | 90~1400 | 4.14/5.22 | 6.17/7.2 | 4.37/5.2 | |||||
| 可 逆 式 |
5rk60rgn-af 5rk60rgx-af |
5gn□ke 5gx□k 5gx□kb |
30 | 60 | 100/110 | 50/60 | 4 | 1.34/1.25 | 90~1400/90~1700 | 3.08/4.03 | 4.6/5.6 | 3.2/3.3 |
| 5rk60rgn-cf 5rk60rgx-cf |
200/220 | 50/60 | 0.75/0.73 | 90~1400/90~1700 | 2.38/2.97 | 5.5/5.8 | 2.3/2.5 | |||||
| 5rk60rgn-cef 5rk60rgx-cef |
230/240 | 50 | 0.57/0.63 | 90~1400 | 4.33/4.72 | 6.02/5.6 | 4.73/4.1 | |||||
5ik60ra & 5rk60ra - 圓軸尺寸圖 (pdf) (dwg) (step)
5ik60rgn & 5rk60rgn - 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
5ik60rgx & 5rk60rgx- 螺旋齒軸尺寸圖 (pdf) (dwg) (step)
減速機5gn□ke尺寸圖 (pdf) (dwg) (step, 5gn3-18) (step, 5gn20-180)
減速機5gx□k尺寸圖 (pdf) (dwg) (step)
減速機5gx□kb尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gn10x(k)尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gx10xk尺寸圖 (pdf) (dwg) (step)
90w (1/8 hp)調速馬達
| 機型 | 額定時間 (min.) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
電容器 | |||
| 1200rpm | 90rpm | 容量 (μf) |
耐電壓 (vac) |
||||||||||
| 連 續 運 轉 |
5ik90ra-af | 連續 | 90 | 100/110 | 50/60 | 4 | 1.5/1.41 | 90~1400/90~1700 | 4.76/5.86 | 8.4/10.2 | 5/6.1 | 22 | 250 |
| 5ik90ra-cf | 200/220 | 50/60 | 0.76/0.72 | 90~1400/90~1700 | 4.3/4.21 | 8/8.7 | 4.4/4.4 | 5 | 450 | ||||
| 5ik90ra-cef | 230/240 | 50 | 0.66/0.68 | 90~1400 | 4.93/5.08 | 9.8/10.2 | 5.2/5.6 | 5 | 450 | ||||
90w (1/8 hp)調速齒輪馬達
| 機型 | 減速機 機型 |
額定時間 (min.) |
額定出力 (w) |
電壓 (v) |
頻率 (hz) |
極數 (p) |
電流 (a) |
調速範圍 (rpm) |
啓動轉矩 (kg.cm) |
容許轉矩/ 設定迴轉速 (kg.cm) |
電容器 | |||
| 1200rpm | 90rpm | 容量 (μf) |
耐電壓 (vac) |
|||||||||||
| 連 續 運 轉 |
5ik90rgs-af 5ik90rgx-af |
5gx□k 5gx□kb |
連續 | 90 | 100/110 | 50/60 | 4 | 1.5/1.41 | 90~1400/90~1700 | 4.76/5.86 | 8.4/10.2 | 5/6.1 | 22 | 250 |
| 5ik90rgs-cf 5ik90rgx-cf |
200/220 | 50/60 | 0.76/0.72 | 90~1400/90~1700 | 4.3/4.21 | 8/8.7 | 4.4/4.4 | 5 | 450 | |||||
| 5ik90rgs-cef 5ik90rgx-cef |
230/240 | 50 | 0.66/0.68 | 90~1400 | 4.93/5.08 | 9.8/10.2 | 5.2/5.6 | 5 | 450 | |||||
5ik90ra - 圓軸尺寸圖 (pdf) (dwg) (step)
5ik90rgs - 正齒軸尺寸圖(搭配離合剎車器) (pdf) (dwg) (step)
5ik90rgx - 螺旋齒軸尺寸圖(搭配減速機) (pdf) (dwg) (step)
減速機5gx□k尺寸圖 (pdf) (dwg) (step)
減速機5gx□kb尺寸圖 (pdf) (dwg) (step)
中間減速機機型5gx10xk尺寸圖 (pdf) (dwg) (step)
